- Chargement frontale de bobines
- Machine de mesures réduites et plus haute performance
- Bâti autosupportable, propre et sans concavités
- Exécution inoxydable standard
- Axe de bobine extensible sans besoin d’outillages
- Soudures parallèles
- Cames de baisse inertie
- Système de coupe d’haute résistance et baisse maintenance
- Télé assistance à distance
- Machine simplex
- Déroulage continu
- Configuration électrique en réseau
- Mémoires de formats programmées en recettes

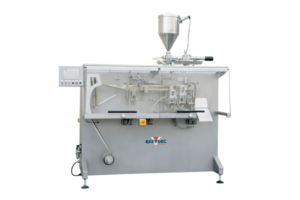

- Réf. : HB-10
- Marque : EFFYTEC
- Exécution : en ligne
- Secteur : Confiserie, Cosmétique, DVD/Média, Papeterie, Pharmaceutique, Tabac, Thé & café
- Cadence : 110 pack/min

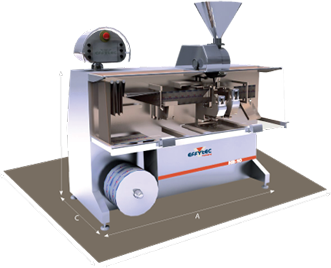

| Dimensions | A | B | C | D* | E* |
|---|---|---|---|---|---|
| HB-10 | 1920 | 1400 | 870 | 2500 | 3420 |
*recommandée minimale à l’endroit de la machine.
Dimensions en mm
| SIMPLEX | |
|---|---|
| Stations de remplissage | 1 |
| Volume maximum (1) | 50cc |
| Diamètre extérieure de la | 400mm |
| Bobine | 70-75mm |
| Production maximale | 100 cycles/min. |
| Consommation | 20kW |
| Consommation d'air (2) | 250L/min. |
| Format minimum | 40 x 40 |
| Format maximal | 100 x 130 |
(1) Selon le produit, le film, les formats et la configuration finale de la machine.
(2) Données approx. à titre indicatif.
Effytec se réserve le droit de modifier les machines en fonction de l’évolution technique sans préavis.

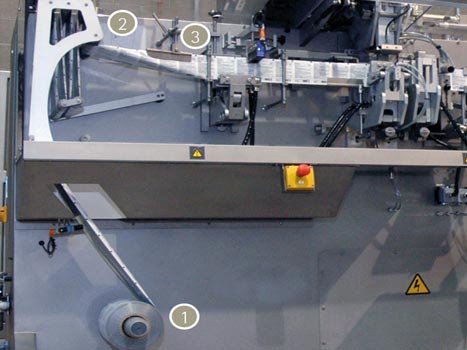

- Axe de bobine de fixation pneumatique
- Rouleaux compensateurs
- Guide du film

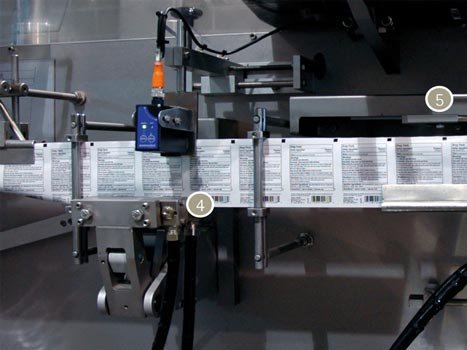

- Soudure inférieure
- Ouvreur mécanique

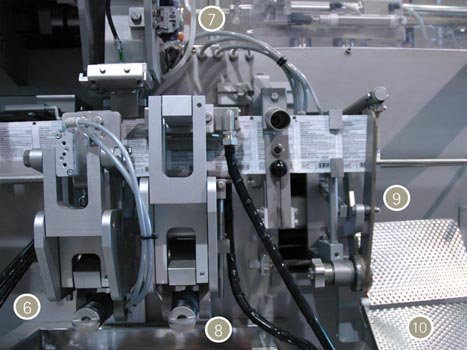

- Soudure verticale parallèle
- Station de dosage
- Soudure supérieure
- Groupe de coupe
- Rampe de sortie
